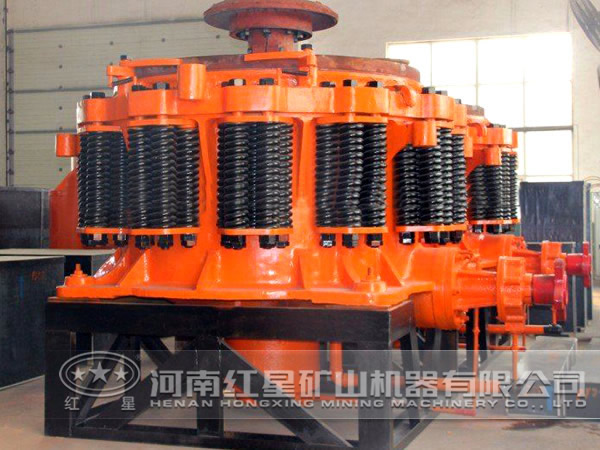

圆锥破碎机分为弹簧圆锥破碎机、液压圆锥破碎机、复合型圆锥破碎机，其他弹簧圆锥破碎机的早的圆锥破碎机机型，该设备主要由机架、传动组件、偏心轴套、动锥、定锥、调整部件、保险设施、防尘装置及润滑系统组成。

机架是破碎机的整个结构骨架，对破碎机其他各部件起到很好的支撑固定作用，破碎机设备能够很好的紧密协调，离不开机架的支撑，机架下部有四个地脚螺栓，对机架起固定作用。

传动轴组件主要被密集的安装在传动轴箱里。圆锥破碎机的传动轴轴承主要有滚动和滑动轴承两种。如果质量较好，结合良好的装配与润滑系统，相比于滚动轴承滑动轴承的工作效率高、寿命长，且维修方便，是国内圆锥破碎机生产厂家使用主要方式。传动轴箱一端通过皮带、皮带轮与电机相连，经过内部动力调整，从另一端的小锥齿轮将动力传递到偏心轴套上的大锥齿轮，带动设备运转。

偏心轴套部分主要由使用铸钢材料锻造的偏心轴套、大锥齿轮和锥衬套三部分组成。由巴氏合金或青铜打造的锥衬套压装在偏心轴套的锥形孔中，上部缺口处以铸锌或环氧树脂加固。大锥齿轮用键通过盈与偏心轴套接合在一起，且在顶部装有平衡重，以平衡动锥的惯性力，从而使偏心轴套沿全长与直衬套接触。

动锥部分是由用热压装配在一起的驱体和主轴组成。为防止动锥磨损，在其外表通常装有耐磨锰钢衬板，中间以铸锌或环氧树脂进行紧密连接。弹簧式圆锥破碎机顶部通常装有用锁紧螺母锁紧的分矿盘，能够使矿石均匀的分布到破碎腔的各个区域，对提高圆锥破碎机使用效率和性能有很大的帮助。

调整环部分也可以看做是一个外表有锯齿形螺纹的定锥体。定锥衬板用穿过椎体内部缺口的U形螺栓钩在定锥衬板的吊耳上，从而实现定锥衬板在调整环上的固定。调整环通过其外表的齿形螺纹支与承环连接，这样在旋转调整环的时候可以改变定锥的高度，从而实现破碎机排矿口大小的调整。

调整环外套有一个装有锁紧缸的锁紧帽。通过锁紧缸能够消除锯齿形螺纹连接的间隙，使两螺纹在上面接触。这样在圆锥破碎机破碎物料在正常范围时，由于调整环和支承环的接触面在冲击力方向上紧密接触没有间隙，因此不会产生冲击作用。而在沿支承环圆周方向上安装有起缓冲作用的弹簧组，配合机架上部锥面，把支承环压在机架上。这样，当有异物落入破碎腔不能被破碎时能起保险作用。

与粗碎圆锥破碎机相比中细碎破碎机在生产过程中由于对物料加工较细，产生大量细微的灰尘，因此必须要有完善的防尘装置才能保证设备的正常使用。弹簧式圆锥破碎机的防尘装置主要采用水封防尘，部分采用油脂或空气密封防尘装置。

•
•
•
