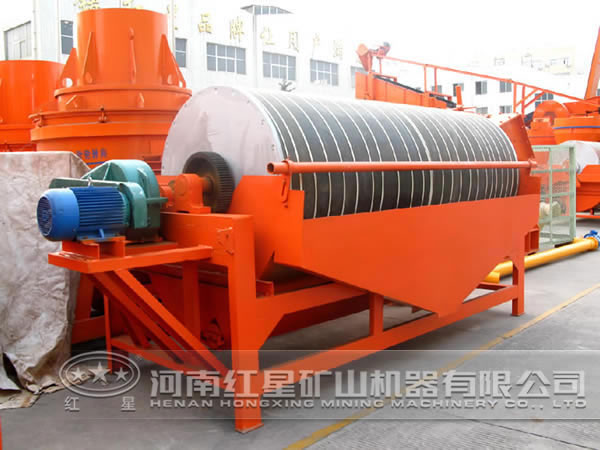

磁选机是磁选流程的核心设备，应用十分广泛，可用于多种磁性矿物的选别。磁选机的技术先进、性能良好、适应能力强，可以实现大量生产，受到选矿厂的欢迎。

为了充分利用在有限的矿产资源，需要各种各样的磁选设备，在技术上磁选机要有更大的提高，以适应磁选机的发展方向。在矿物进入到给矿区时，在强磁场的作用下被带到磁性矿物排矿口，在冲洗水的作用下被卸入矿箱。磁选机的中心轴是极其重要的部分，通过磁选机中心轴型式分析，确定磁选机的特定结构型式即保证了磁选机运转的稳定可靠。磁选机的一般都是由圆筒，传动装置，槽体，给矿区等部分组成。

普通的磁选机轴结构

筒体主要是由筒体，轴还有磁系组成，圆筒是焊成的，磁系部分是由磁系固定在磁导板上然后再固定在中心轴上，筒体两端用端盖密封，端盖里有球面滚动轴承，它装在中心轴上，于是中心轴的一端支撑在滚动轴承上，另一端固定在机架上。

对磁选机性能进行分析：中心轴属于悬臂轴，悬臂端是由螺栓和头部端盖连接在一起，由于受交变应力，螺栓容易断裂。

改进的磁选机的结构

筒体仍用铸铝端盖密封，端盖的中心仍有球面滚动轴承，让轴承装在通轴上，通轴的一端支撑在传动套的中心球面滚动轴承上，这样的俗称通轴转动。

其特点：改进后的中心轴，用一根通轴直接承担磁系的全部重量，从而解决了连接螺栓不承受磁系重量，从而产生拉应力，使螺栓出现故障。

由以上说法，采用第二种更有优势。

•
•
•
