给料机

产品简介

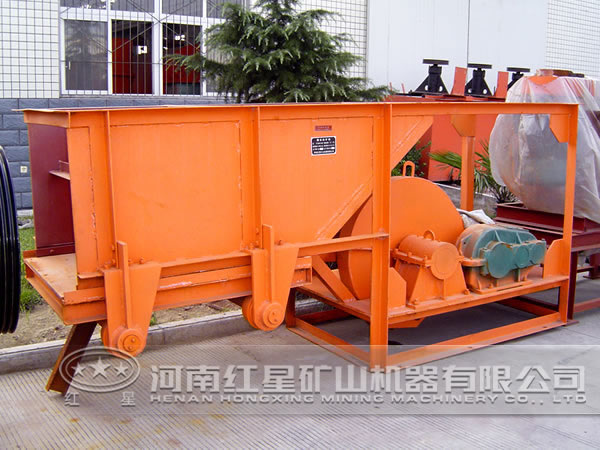

槽式给料机

槽式给料机又称往复式或摆动式给料机，它是贮矿槽排料应用较早的一种给料设备。型式较多，其结构的共同点是均装有可控制料层高度的调节闸板；在输料槽下部为一个前后移动的给料板。其不同点是给料板角度不一样，一般为沿卸料方向向下倾斜5°，以及更大的倾角和角度为零的水平型。传动机构均为曲柄回转式。

圆盘式给料机

圆盘式给料机分敞开吊式（DK）、封闭吊式（DB）、敞开座式（KR）、封闭座式（BR）。采用的电机分交流电机和调速电机， 当采用调速电机应补差价。（KR无调速电机）。圆盘式给料机是适用于20mm以下粉矿的给料设备。 圆盘式给料机由驱动装置、给料机本体、计量用带式输送机和计量装置组成。给料机和带式输送机由一套驱动装置驱动，该驱动装置的电磁离合器具有实现给料机的 开、停和兼有功能转换的作用。

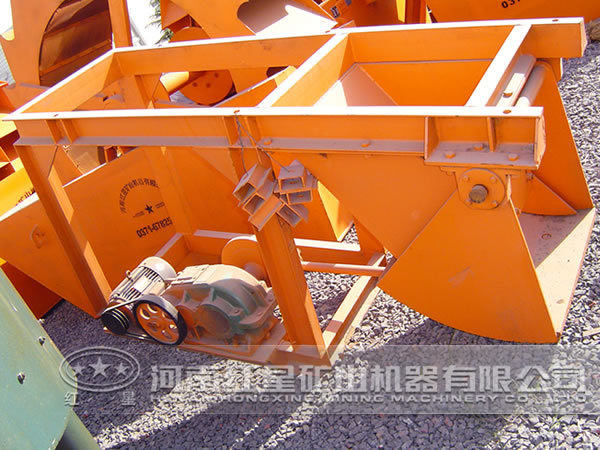

摆式给料机

摆式给料机适用于选矿,煤炭,化工及其他部门,将颗粒状物料从储料槽经漏斗送给各种类型的受料装置。摆式给料机不适宜输送干粉状或太大的粒度的物料,否则会出现粉尘污染及出料口堵塞现象。

性能特点

圆盘式给料机为容积式计量的给料设备，能均匀、连续地将物料喂送到下一道工序，适用于喂送各种非黏性物料，不适用于流动性能良好的粉状物料，适合圆盘给料机喂送的物料由矿石、煤粉、水泥、熟料、石灰石、粘土等粉状、粒状或小块状物料。而摆式给料机和槽式给料机都适用于选矿、煤炭、化工及其他部门，将颗粒状物料从储料槽经漏斗送给各种类型的受料装置，另外槽式给料机不适宜输送精矿粉及其他粉状物料，摆式给料机不适宜输送干粉状或太大粒度的物料，否则会出现粉尘污染及出料口堵塞现象。

工作原理

槽式给料机

槽式给料机设备可以架设于地面,也可以吊装在矿仓卸料口上,槽底板作往复运动，其冲次为20-60次/min,冲程为20-200mm,冲程可由驱动装置偏心轮进行适当调整,偏心距为冲程之半。据一些选矿厂生产实践，对于粘性矿石,偏心距不应小于30mm,槽式给矿机的槽体宽度约为给料较大粒度的2-2.5倍,较大的槽式给矿机,可满足小于500mm粒 度铁矿石的给矿。

圆盘式给料机

圆盘给料机是由电动机直接驱动减速机构减速后，由减速输出轴直接输出动力，并直接驱动着圆盘作每分钟5-55m的边缘线速度的低速(0.7～10 r/min)转动，通过卸料刮刀把料筒和圆盘间隙中溢出的≤50mm颗粒或粉状物料划落在给料机下面不同的输送设备上，完成设计流程所需要的给配料作业。该系列圆盘给料机，主要由电动机、驱动器、圆盘三部分组成。与目前所有形式、系列和规格的圆盘给料机相比，具有节约能源、结构紧凑，体积小占地少，部件少重量轻，故障点少维修量少，安装、操作、维护简单、长寿安全等显著优点。

摆式给料机

摆式给料机工作原电动机通过三角带减速器减速。经减速的动力传递到可调偏心距的偏心轮。再由偏心轮通过连杆，驱使 摆动底板作往摆动，位于给料机上方矿仓的矿石，经过给料机机体内腔，由排料口，一次次匀速的排出机外，确保给球磨机均匀地喂料。

技术参数

槽式给料机技术参数

圆盘式给料机参数

摆式给料机参数
